1 简介

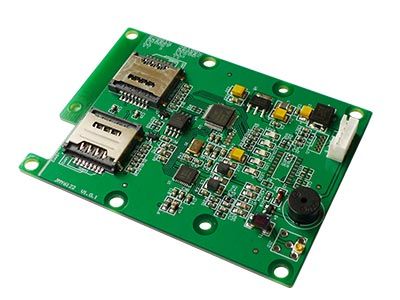

JMY6122 是一个由用户发送命令，对非接触 IC 卡进行读写操作的一个模块式电路。该模 块符合 EMV2000、EMV2010 和 PBOC 2.0 的 LEVEL 1 标准。 JMY6122 读写模块采用分体式设计，使用 50ohm 同轴电缆连接天线，射频电路与天线之间 使用阻抗分析仪调整以匹配阻抗，能达到非常好的读写性能和非常好的稳定性。 JMY6122 功能非常多，支持多种非接触 IC 卡国际标准，支持多家不同供应商的卡片。设 计者对非接触 IC 卡的命令进行了分类整合，因此用户对模块发出的命令相对简单，但是却能完 成对各种非接触 IC 卡的全面操作。

2 关键特点

● 50Ω同轴电缆连接天线，天线可随意定制，尺寸、结构等非常灵活。

● 二代证 UID 读取。

● 对 T=CL的卡片支持完善，支持 FSDI=8，可以收发超过 256 字节的 APDU。

● 模块的 RF电路性能和通讯协议可以通过EMV 或PBOC 的认证，全面满足支付系统要求。

● 板载 4 个 SAM 卡座和 512K 字节 FLASH。

3 技术指标

● 射频基站：  NXP CLRC663

● 工作频率：  13.56MHz

● 支持的标准： MIFARE Classic，ISO14443A，ISO14443B，ISO15693，ISO7816

● 可读卡型：     见：模块功能配置表

● 防冲突能力： 全功能防冲突，可以同时处理多张卡，可设定为只处理单张卡

● 自动寻卡：   支持，默认关闭，可设定默认状态

● SAM 卡座：  4 个，T=0 & T=1，支持 9600、19200、38400、55800、57600、115200bps

● 供电电压：   DC 5V（±0.5V）

● 接口：   IIC、UART、RS232C 或 USB HID（在订货时选定）

● 通讯速率：  IIC    最大 200Kbps      UART/RS232C 19200bps / 9600bps / 38400bps / 57600bps / 115200bps      USB    USB 2.0 HID

● 接口电平：   UART/IIC：3.3V（TTL 电平，5V 兼容）

● 最大指令长度： JCP04 协议 253 字节 JCP05 协议 510 字节

● 最大静态功耗：  150mA

● 读卡距离：   80mm～100mm（与卡片和天线设计有关）

● 尺寸：    86.5mm*65mm*9.5mm

● 重量：    约 30 克（不含天线）

● 工作温度：   -25 ~ +85 ℃

● 储存温度：   -40 ~ +125 ℃

● ISP：    支持

● RoHS：   支持
