1 简介

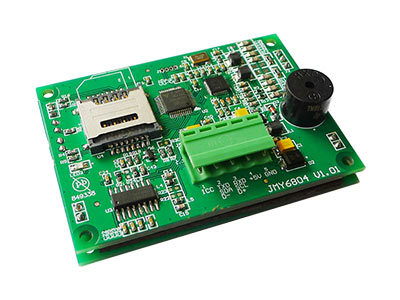

JMY6804 是一个由用户发送命令，对非接触 IC 卡进行读写操作的一个模块式电路，区别 其他模块的特性是天线背后装有铁氧体材料，可以减少模块周围的金属对读卡性能的影响，尤 其适用于模块安装环境中金属物质比较多的情况。 JMY6804 对 T=CL的非接触 CPU 卡支持非常完善，除天线尺寸较小而导致天线能量偏低以 外，其他部分全部符合 EMV 或 PBOC 3.0 对非接触 IC 卡读写器的标准，如 FSDI=8 等。 JMY6804 支持多种协议和多种卡片，也带有 2 个 SAM 卡槽，支持 ISO7816(T=0 和 T=1)。 设计者也对卡片的操作功能进行了优化，能够达到非常好的卡片操作速度。 JMY6804 支持 IIC、UART、RS232C 或 USB 接口，射频天线与模块采用一体式设计，射频 电路与天线之间使用阻抗分析仪调整以匹配阻抗，能达到非常好的读写性能和非常好的稳定性。

2 关键特点

● 天线背后设计有铁氧体材料，可以用于金属环境中。

● 天线一体式设计，天线性能稳定，一致性好。

● 对 T=CL的卡片支持完善，支持 FSDI=8，可以收发超过 256 字节的 APDU。

● 模块的 RF通讯协议可以通过 EMV 或 PBOC 的认证，全面满足支付系统要求。

● 二代证 UID 读取。

3 技术指标

● 射频基站：  NXP RC663

● 工作频率：  13.56MHz

● 支持的标准： ISO14443A，ISO14443B，ISO15693，ISO7816

● SAM 卡座：  2 个，T=0 & T=1，支持 9600、19200、38400、55800、57600、115200bps

● 可读卡型：   见：4.4 节 模块功能配置表

● 防冲突能力： 全功能防冲突，可以同时处理多张卡，可设定为只处理单张卡

● 自动寻卡：   支持，默认关闭，可设定默认状态

● 供电电压：   DC 5V（±0.5V）

● 接口：   IIC、UART、RS232C 或 USB HID（在订货时选定）

● 通讯速率：  IIC    最大 200Kbps      UART/RS232C 19200bps（默认）、115200bps、9600bps、38400bps、 57600bps      USB    USB 2.0 HID

● 接口电平：   UART/IIC：3.3V（TTL 电平，5V 兼容）

● 最大指令长度： JCP04 253 字节 JCP05 510 字节

● 最大静态功耗：  150mA

● 读卡距离：   80mm（MIFARE One 典型距离，与卡片品质有关）

● 尺寸：    70mm*50mm*16.5mm

● 重量：    约 120 克

● 工作温度：   -25 ~ +85 ℃

● 储存温度：   -40 ~ +125 ℃

● ISP：    支持

● RoHS：   支持
