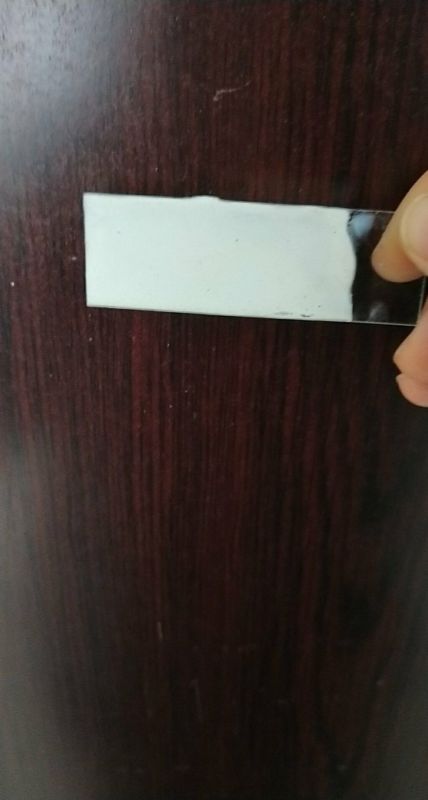

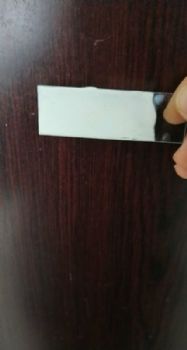

水性保温隔热涂料ugc-b02是由无机胶黏剂、纳米氧化锆ug-r30、纳米氧化钛、纳米氧化铝等组成的一种保温隔热涂层材料。

性能指标

编号

项目

指标

1

外观

白色膏体

2

干燥时间

表干≤8h，实干≤48h完全固化7天

3

附着力（划格法）

好于1级

4

耐水（300d）

不起皱，不脱落

5

使用温度≤

800℃

6

隔热温度

隔热前：150度

隔热后：1mm 90 度 2mm 82度 3mm 65度

7

膜厚

干膜厚度(mm) :2

有效期：6个月

应用范围

广泛用于各种需要保温或隔热的设备和设施上

施工方法

为保证涂装质量，请仔细阅读使用说明和产品对应的涂装规范。

1、基体处理

涂装作业前，应去除基体表面的油污、残锈、氧化皮等。

所有待涂钢材表面必须达到sa2.5级要求。局部修补涂层时，钢材表面必须打磨到st3级。表面粗糙度要求控制在25～40μm范围内。

2、环境条件

基体表面温度和环境温度一般不低于5℃，表面温度至少应高于**3℃以上，空气相对湿度不超过85％。

3、混合

配比：a∶b＝94:6（质量比）

混合时，应在不断搅拌a液体组分的情况下，缓缓倒入粉体组分b，并搅拌约2~5分钟至混合均匀。再根据自己需求的粘度加入适量的水并搅拌均匀。 推荐使用机械搅拌。

4、涂装

用喷**（1mm上下口径）喷涂。（控制好加水量，多了易流挂，少了表面毛糙）喷两边，第②遍在第①遍表干后喷涂防止流挂。

手机：15250530769   qq：2845241204  电话:0512-63025683
苏州优锆纳米材料有限公司 发现材料之美 创造科技之光
