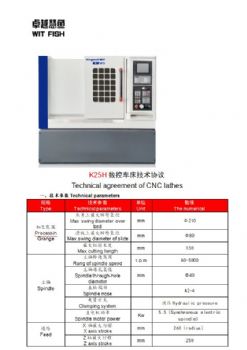

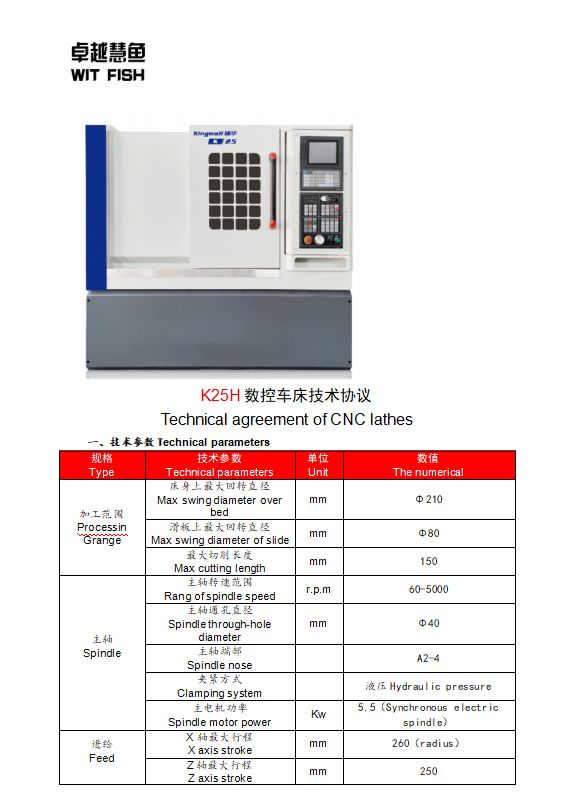

k25h数控车床技术协议
technical agreement of cnc lathes
一、技术参数technical parameters
规格
type    技术参数
technical parameters    单位
unit    数值
the numerical
加工范围
processin grange    床身上最大回转直径
max swing diameter over bed    mm    φ210
    滑板上最大回转直径
max swing diameter of slide    mm    φ80
    最大切削长度
max cutting length    mm    150
主轴
spindle
    主轴转速范围
rang of spindle speed    r.p.m    60-5000
    主轴通孔直径
spindle through-hole diameter    mm    φ40
    主轴端部
spindle nose        a2-4
    夹紧方式
clamping system        液压hydraulic pressure
    主电机功率
spindle motor power    kw    5.5（synchronous electric spindle）
进给
feed
    x轴最大行程
x axis stroke    mm    260（radius）
    z轴最大行程
z axis stroke    mm    250
    x/z进给电机功率
x/z axis feed motor power    nm    x/z：6/6

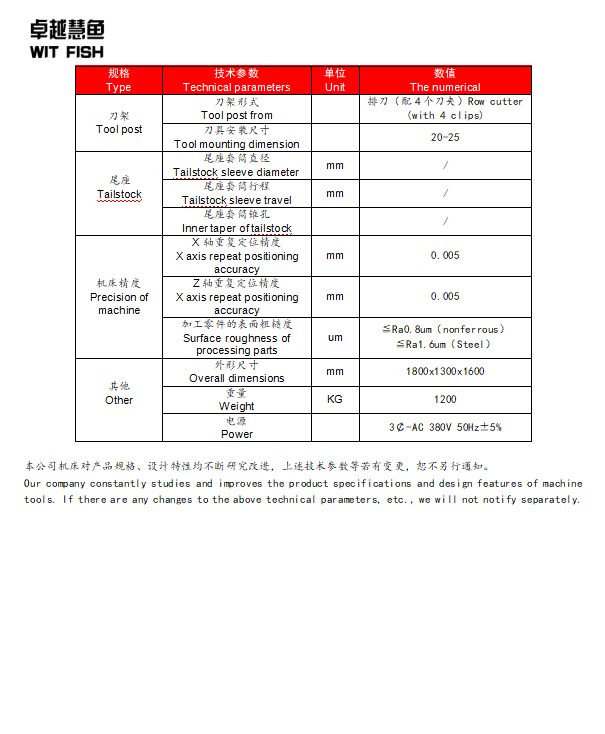

刀架
tool post    刀架形式
tool post from        排刀（配4个刀夹）row cutter (with 4 clips)
    刀具安装尺寸
tool mounting dimension        20-25
     尾座
tailstock
    尾座套筒直径
tailstock sleeve diameter    mm    /
    尾座套筒行程
tailstock sleeve travel    mm    /
    尾座套筒锥孔
inner taper of tailstock        /
机床精度
precision of machine     x轴重复定位精度
x axis repeat positioning accuracy    mm    0.005
    z轴重复定位精度
x axis repeat positioning accuracy    mm    0.005
    加工零件的表面粗糙度
surface roughness of processing parts    um    ≦ra0.8um（nonferrous）
≦ra1.6um（steel）
其他
other
    外形尺寸
overall dimensions    mm    1800x1300x1600
    重量
weight    kg    1200
    电源
power        3￠-ac 380v 50hz±5%
